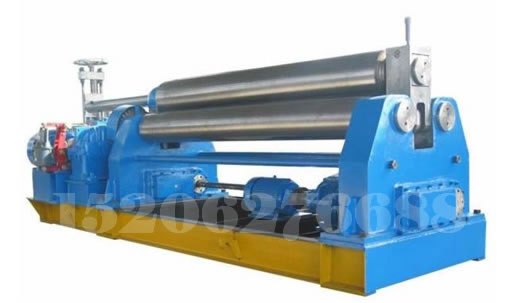

机械带卷坠三辊卷板机

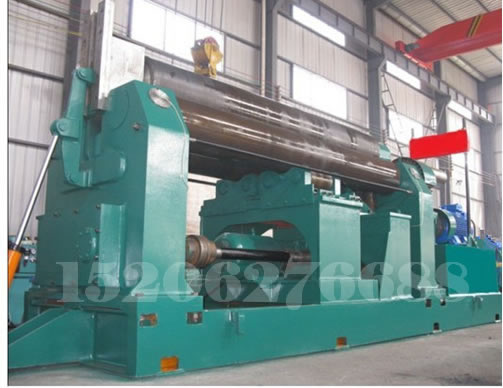

大型机械三辊卷板机（带液压翻到及托辊）

机械三辊卷板机（带卷法兰头）
基本参数：产品说明 ：

性能特点：

该机结构型式为三辊对称式，上辊在两下辊中央对称位置作垂直升降运动，通过丝杆丝母蜗杆传动而获得，两下辊作旋转运动，通过减速机的输出齿轮与下辊齿轮啮合，为卷制板材提供扭矩.

技术参数：

规格型号	大 厚度(mm)	大 宽度(mm)	屈服 极限 (MPa)	卷板速度(m/min)	满载 小直径(mm)	上辊 直径 (mm)	下辊 直径 (mm)	下辊 中心距 (mm)	主电机 功率 (kw)	外形尺寸（长宽高）(mm)
W11-6×1500	6	1500	245	7.16	380	180	170	210	4	3310×1210×1330
W11-6×2000	6	2000	245	7.16	380	180	170	210	5.5	3310×1210×1330
W11-6×2500	6	2500	245	7.16	500	190	170	260	5.5	4310×1210×1330
W11-6×3200	6	3200	245	6.46	500	240	200	310	7.5	5200×1400×1200
W11-8×2000	8	2000	245	7.16	450	190	170	260	7.5	3810×1210×1330
W11-8×2500	8	2500	245	6.46	500	240	200	310	11	4500×1420×1610
W11-12×2000	12	2000	245	6.46	500	240	200	310	11	4050×1420×1610
W11-12×2500	12	2500	245	5	750	280	240	360	11	5000×1500×1300
W11-12×3000	12	3000	245	5	650	280	240	360	11	5500×1500×1300
W11-16×2000	16	2500	245	5	750	280	240	360	11	4500×1500×1300
W11-16×2500	16	2500	245	5	750	330	240	360	11	5000×1500×1300
W11-16×3000	16	3000	245	5	900	340	280	440	11	6300×1600×1900
W11-20×2000	20	2000	245	5	750	280	240	440	11	4500×1500×1300
W11-20×2500	20	2500	245	5	850	340	280	490	15	5600×1600×1900
W11-25×2000	25	2000	245	5	850	340	280	490	22	5100×1600×1900
W11-25×2500	25	2500	245	4.5	900	380	300	600	30	6000×4600×2150
W11-30×2000	30	2000	245	4.5	900	380	300	600	30	5500×1460×2150
W11-30×2500	30	2500	245	4.3	1100	460	380	600	37	6900×2300×2800
W11-30×3000	30	3000	245	5	1200	480	400	600	37	7400×2300×2600
W11-30×3200	30	3200	245	5	1200	500	400	600	37	7600×2300×2600
W11-40×2000	40	2000	245	5	1200	480	400	600	37	6400×2300×2800
W11-40×2500	40	2500	245	5	1400	500	400	600	37	6900×2300×2800
W11-40×3000	40	3000	245	4.37	1600	500	400	350	45	8000×1980×2250
W11-50×3000	50	3000	245	4	2000	600	480	700	60	9900×3100×3500
W11-60×3000	60	3000	245	4	2000	700	560	800	75	9700×3200×2700

由于产品在不断的改进中，如出与以上技术数据、配置、性能特点与产品实际数据有不一致处，应遵照双方的技术协议参数。不再另行通知。
